Koelwaterpomp lagertrekker systeem
De uitdaging
Onzekere aangrijping en een zwaar handmatig trekproces
Voor het verwijderen van het lager uit de Caterpillar-koelwaterpomp werd oorspronkelijk een standaard binnenlagertrekker gebruikt. Deze moest eerst met een draadeind in het lager worden opgespannen, zodat de trekbekken aan de binnenzijde konden aangrijpen. Door de beperkte ruimte en het kleine aangrijp oppervlak was het moeilijk om direct voldoende houvast te creëren. Tijdens het trekproces kon de trekker daardoor los schuiven, waarna deze opnieuw moest worden aangespannen of volledig moest worden geherpositioneerd.
Pas wanneer de trekker stevig genoeg in het lager vast zat, kon het lager daadwerkelijk worden uitgetrokken. Hiervoor werd een tweede draadeind tegen de as aangedraaid. Door dit steeds verder aan te halen, werd het lager uit zijn passing getrokken. Dit vergde veel handkracht, nam behoorlijk wat tijd in beslag en bracht de reactiekracht rechtstreeks over op de as, met risico op beschadiging.
De combinatie van een moeilijk te realiseren aangrijping, het risico op losschuiven en het zware handmatige uittrekken maakte de demontage langzaam, arbeidsintensief en weinig gebruiksvriendelijk.
De Oplossing
Binnen enkele seconden vastgeklikt en hydraulisch uitgetrokken

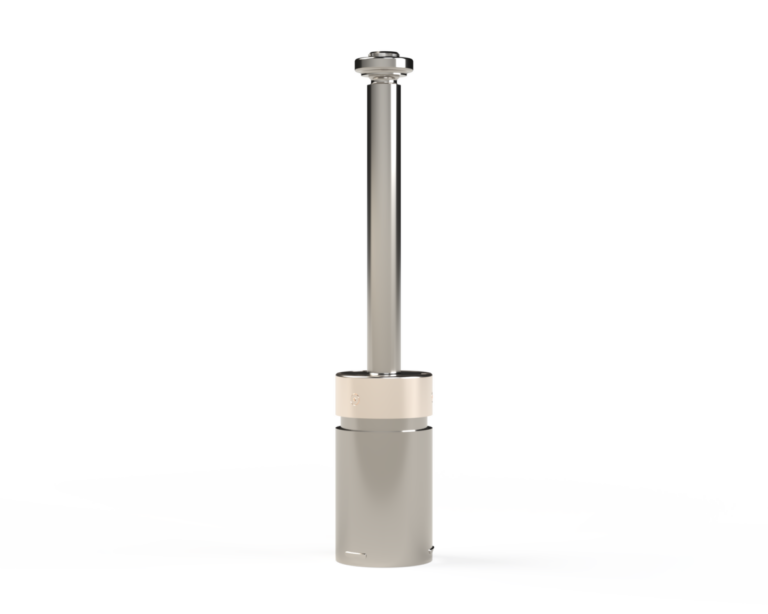

Sync Industrial ontwikkelde een specifieke lagertrektool die met een handmatig bediend, veerbelast klikmechanisme in het lager wordt vastgezet. Door de zwarte ring in te drukken, trekken drie pennen zich terug en kan het klemmechanisme eenvoudig in het lager worden geschoven. Zodra de ring wordt losgelaten, klikken de pennen automatisch in het oliekanaal van het lager. Hierdoor ontstaat binnen enkele seconden een vaste en betrouwbare aangrijping, zonder langdurig afstellen of aanspannen.

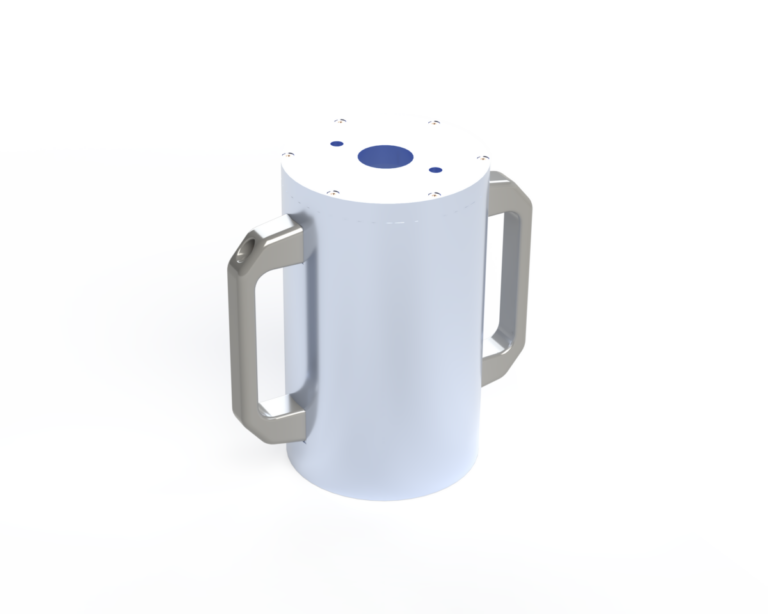

Over het klemmechanisme wordt vervolgens een speciaal ontworpen steunconstructie met hydraulische pers geplaatst. Deze constructie rust rechtstreeks op het lagerhuis en vangt daar de reactiekracht op. De kracht wordt daardoor niet langer via de as geleid, waardoor het risico op beschadiging van de as wordt weggenomen. De hydraulische pers vervangt bovendien het zware handmatige aandraaien van een draadeind en maakt het mogelijk om de benodigde trekkracht snel, gecontroleerd en met minimale fysieke inspanning op te bouwen.
Zo verandert een moeizaam en tijdrovend proces in een snel en intuïtief klikproces: plaatsen, vastklikken en het lager hydraulisch uit de passing trekken.
In de praktijk
Video en foto's van de werkelijke toepassing
Hier kan u de werking van de lagertrek tool bekijken in de werkelijkheid.
